客戶需求

今天我們的案例是掃描客戶的一個越野摩托車，客戶想要在摩托車的下面設計防滑裝置，以便滿足越野的需要。這個摩托車性能非常的強勁，但是出廠時候沒有安裝防滑板，無法滿足高要求的越野挑戰，所以客戶決定進行改裝。

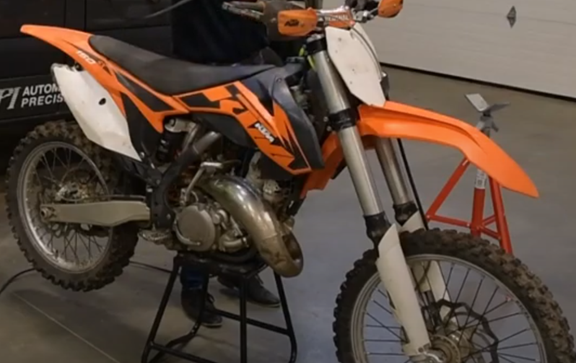

摩托車現場圖片

解決方案

我們采用三維掃描可以非?？焖俚墨@取摩托車的三維數據，然后依據這些數據作為設計的參考，以便設計的構件能夠完全與摩托車無縫匹配。

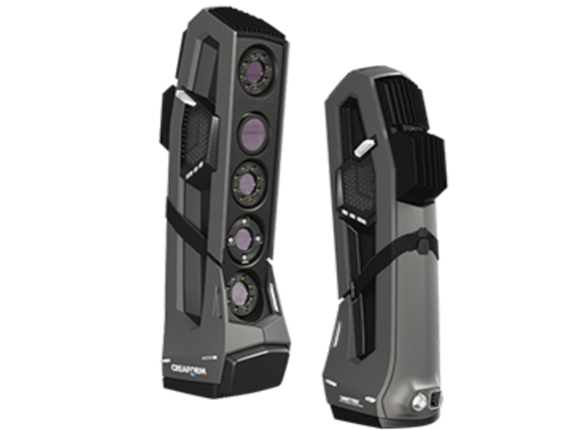

goscan spark三維掃描儀

我們采用的是creaform的goscan spark白光掃描儀，具有高分辨率0.100 mm，精細程度可實現高品質掃描。支持全彩，輸出高質量結果。更重要的是，我們無需貼任何標記點就可以完成掃描，這可以為我們節約大量的貼點和揭點的時間。

無需貼點掃描

掃描過程

掃描的準備工作非常簡單，只需要將設備連接電腦和電源，即可進行工作。不過一般我們會在正式掃描之前對設備進行校準，讓掃描儀達到最佳的狀態。

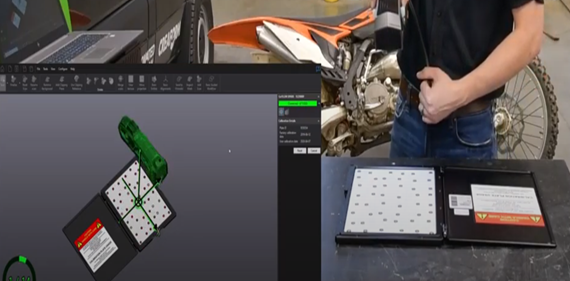

掃描儀校準

接下來只需要對摩托車進行掃描，電腦會實時顯示我們掃描的數據，根絕畫面提示，我們可以輕松的補充缺失的部分，知道達到滿意的效果。

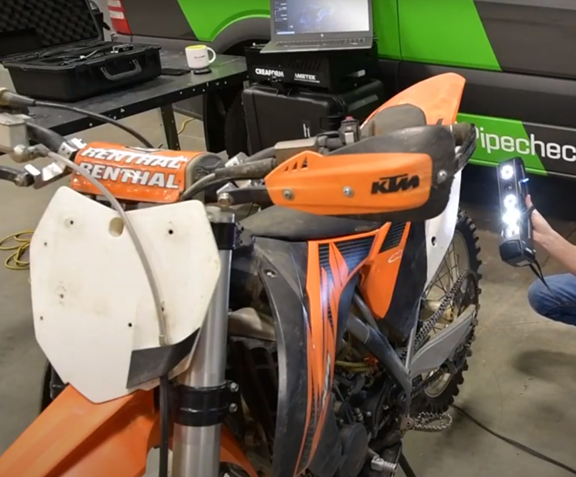

實時顯示掃描過程

掃描完成，我們可以導出stl或者obj（彩色）數據，作為設計參考即可。

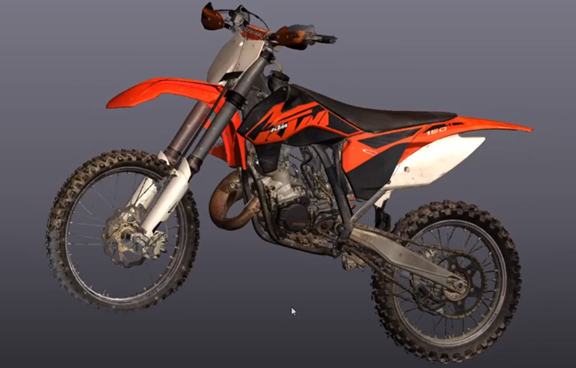

彩色obj數據效果

優勢特點：

當易用性、多功能性、便攜性相結合

Go!SCAN spark手持式 3D 掃描儀。作為產品開發階段的強大工具，Go!SCAN 3D 掃描儀可快速測量任何復雜表面，首次使用即可“得到理想結果”。與 3D 建模軟件和產品生命周期管理工作流程無縫集成，該設備將會大大改善產品開發、促進創新、縮短上市時間。

?
結果可靠

?
分辨率為 0.100 mm

?
復雜細節高分辨率

?
輕量：1.25 kg (2.7 lb)

?
動態參考：掃描期間物體和掃描儀均可自由移動

?
可裝入手提箱

?
即時網格：直接可用的文件

?
高測量速率：高達 1,500,000 次測量/秒

?
99 條白光掃描線

?
快速安裝：安裝運行可在 2 分鐘內完成
